پمپ آب الکتروژن مدل CAM100

پمپ آب الکتروژن مدل CAM100؛ مشخصات، جدول عملکرد و مدارک موجود برای بررسی انتخاب و نصب.

نوع برق
تک‌فاز
توان نامی درج‌شده
۱ اسب‌بخار
اتصال ورودی
۱ اینچ؛ رزوه G
اتصال خروجی
۱ اینچ؛ رزوه G

این صفحه اطلاعات محصول است، نه اعلام موجودی یا قیمت. گونه فعلی، پلاک و شرایط محل پیش از خرید و نصب تطبیق داده شوند.

تصویر رسمی پمپ آب الکتروژن مدل CAM100
تصویر منتشرشده توسط سازنده برای CAM100؛ ظاهر نسخه تحویلی نیاز به تطبیق دارد. (منبع؛ پنجره جدید)

این تجهیز چه کاری انجام می‌دهد؟

برای افزایش فشار و جابه‌جایی آب. برای بررسی مدل‌ها و ادامه انتخاب از مسیرهای زیر استفاده کنید.

جای این تجهیز در سیستم آبرسانی
مخزن ذخیره آبنگهداری آبپمپ آبافزایش فشار آب
مصرف در ساختمانآب موردنیاز واحدها
برای شناخت نقش تجهیزات، روی نام آن‌ها بزنید. نوع مدار و لوازم موردنیاز با انتخاب پمپ و شرایط نصب مشخص می‌شود.

مشخصات مستند مدل

اطلاعات اصلی برای شروع بررسی
نوع برقتک‌فازصفحه ۱۰۲ مرجع
توان نامی درج‌شده۱ اسب‌بخار
اتصال ورودی۱ اینچ؛ رزوه Gصفحه ۱۵، ۱۰۲ مرجع
اتصال خروجی۱ اینچ؛ رزوه Gصفحه ۱۵، ۱۰۲ مرجع
ابعاد، اتصال و فضای نصب (۳ مشخصه)
ابعاد، اتصال و فضای نصب
طول۴۲۰ میلی‌مترصفحه ۱۵، ۱۰۲ مرجع
عرض۱۸۰ میلی‌مترصفحه ۱۵، ۱۰۲ مرجع
ارتفاع کل۲۱۰ میلی‌مترصفحه ۱۵، ۱۰۲ مرجع
برق، موتور و کنترل (۳ مشخصه)
برق، موتور و کنترل
توان ستون کاتالوگ۷۴۶ واتصفحه ۱۵، ۱۰۲ مرجع
حفاظت حرارتی در کاتالوگبلهصفحه ۱۷، ۱۰۳ مرجع
کلاس عایقFصفحه ۱۷، ۱۰۳ مرجع
جنس، شرایط کار و سایر جزئیات (۸ مشخصه)
جنس، شرایط کار و سایر جزئیات
تعداد پروانه۱ عددصفحه ۱۰۲ مرجع
حداکثر دمای محیط۴۰ درجه سانتی‌گرادصفحه ۱۷، ۱۰۳ مرجع
حداکثر دمای سیال۶۰ درجه سانتی‌گرادصفحه ۱۷، ۱۰۳ مرجع
دور نامی۲٬۸۵۰ دور/دقیقهصفحه ۱۷، ۱۰۳ مرجع
جنس بدنهچدنصفحه ۱۷، ۱۰۳ مرجع
جنس محورفولاد زنگ‌نزنصفحه ۱۷، ۱۰۳ مرجع
مواد آب‌بندکربن / سرامیک / NBRصفحه ۱۷، ۱۰۳ مرجع
ارتفاع مکش ادعاشده در کاتالوگ۸ متر آبصفحه ۱۷ مرجع
جدول تطبیق پیشین و مرجع کاتالوگ
مدلCAM100
توان درج‌شده در کاتالوگ746 W / 1 HP
تغذیهتک‌فاز
ورودی / خروجیG1" / G1"
جنس بدنه · صفحه 207چدن
جنس شفت · صفحه 207فولاد ضد زنگ
آب‌بند مکانیکی · صفحه 207کربن / سرامیک / NBR
دور موتور · صفحه 2072850 rpm
محافظ حرارتی · صفحه 207دارد
درجه حفاظت · صفحه 207IP44
کلاس عایقی · صفحه 207F
حداکثر دمای محیط · صفحه 20740 °C
حداکثر دمای سیال · صفحه 20760 °C
نقطه عملکرد نمونه · صفحه 205Q = 30 L/min → H = 26 m
مرجع کاتالوگ؛ صفحه ۲۰۵

جدول عملکرد هد و دبی

هد و دبی بیشینه هم‌زمان رخ نمی‌دهند. انتخاب با دبی موردنیاز و هد متناظر در همین جدول بررسی می‌شود.

۰۰۱۳۱۰٫۷۵۲۶۲۱٫۵۳۹۳۲٫۲۵۵۲۴۳H (m)Q (L/min)
اتصال خطی نقاط جدول؛ فقط در بازه مستند، بدون برون‌یابی. این نمودار نقطه کار واقعی ساختمان نیست.
نقاط مستند؛ هد بر حسب متر آب و دبی بر حسب لیتر در دقیقه
دبی (لیتر/دقیقه)هد (متر)
۰۵۲
۱۰۴۳
۱۵۳۷
۲۰۳۵
۲۵۳۰
۳۰۲۶
۳۵۲۱
۴۰۱۷
۴۳۳

نقطه کار از تقاطع منحنی پمپ و سیستم به دست می‌آید؛ این صفحه فقط منحنی مستند مدل را نشان می‌دهد.

پیش از انتخاب نهایی

برق محل، منحنی واقعی لوله‌کشی، هد مکش، محدوده کارکرد مناسب و فشار مجاز تجهیزات کنترل بررسی شوند. پمپ مستقیماً به انشعاب آب شهر وصل نشود.

اطلاعاتی که هنوز مستند نشده‌اند
  • مبنای توان
  • ولتاژ
  • فرکانس
  • جریان نامی
  • جریان راه‌اندازی
  • هد مکش خالص موردنیاز
  • بازه کارکرد توصیه‌شده
  • حداقل زمان کار
  • حداکثر استارت
  • گواهی آب آشامیدنی مدل
  • درجه حفاظت
  • حداکثر فشار کاری

نکات همین نسخه برای تهیه و نصب

  • Self-priming and catalogue suction claim do not establish actual NPSH margin or approval for negative suction.
  • Primary table H(0)=52; drawn chart begins near Q=10 / H=45. Table transcription is used, not graphical digitization.
  • PDF creation metadata 2024-08-24 is not a published revision, verified frequency, current nameplate or stock proof.

مدارک و مبنای اطلاعات

بازبینی داده‌ها: . این تاریخ، تأیید آخرین نسخه دستگاه یا گواهی آن نیست.

بخشی از مشخصات از کاتالوگ‌های سازنده در کتابخانه فنی استخراج شده است؛ فایل خصوصی کتابخانه بازنشر نمی‌شود.

مدل‌ها و کاتالوگ الکتروژن
اطلاعات منتقل‌شده از سایت پیشین

فقط برای حفظ دسترسی به سابقه؛ اطلاعات آرشیوی، قیمت، ضمانت یا خدمات رایگان در متن زیر، پیشنهاد جاری و تأیید فنی نیست.

وزن محموله (گرم)15000
منبع انرژیبرق تک فاز
جنس پروانهاستیل 304 Stainless Steel AISI
حداکثر ارتفاع پمپاژ52 متر
برند پمپالکتروژن
قطر دهانه ورودی پمپ1 اینچ
قطر دهانه خروجی پمپ1 اینچ
نوع پمپسانتریفیوژ
بازه دبی ماکزیمم پمپ2.4 متر مکعب بر ساعت
جنس پوستهچدن Cast Iron

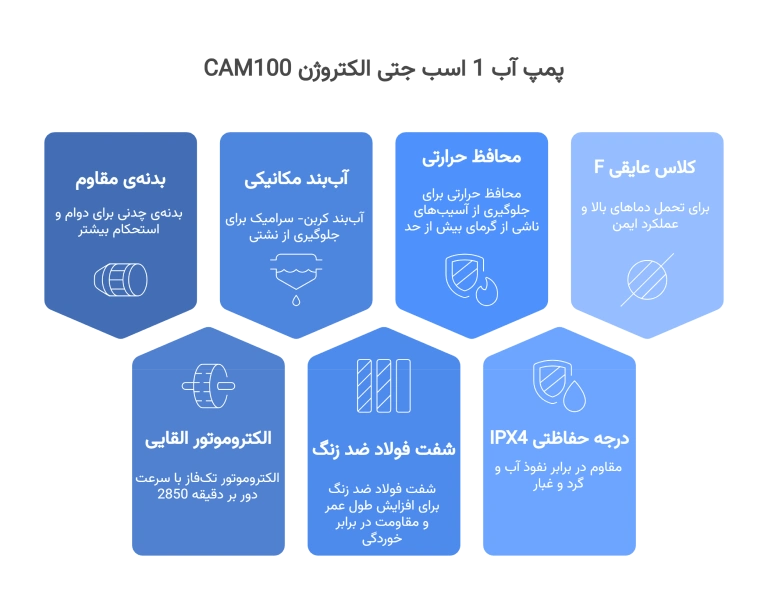

پمپ آب 1 اسب جتی الکتروژن CAM100 پمپ جتی الکتروژن با عملکرد هیدرولیکی بالا و تأمین فشار قابل توجه، یکی از بهترین گزینه‌ها برای مصارف خانگی و کشاورزی محسوب می‌شود. موتور پمپ آب جتی الکتروژن، قدرتی برابر با 1 اسب بخار (746 کیلووات) بوده و قدرت نسبتا خوبی برای پمپ آب تا طبقات 4 ساختمان ها است. پمپ جتی الکتروژن با عملکرد هیدرولیکی بالا و تأمین فشار قابل توجه، یکی از بهترین گزینه‌ها برای مصارف خانگی و کشاورزی محسوب می‌شود. موتور پمپ آب جتی الکتروژن، قدرتی برابر با 1 اسب بخار (746 کیلووات) بوده و قدرت نسبتا خوبی برای پمپ آب تا طبقات 4 ساختمان ها است. این پمپ با قابلیت مکش قوی حتی از آب‌های مخلوط با هوا، انتخابی ایده‌آل برای پمپاژ و توزیع آب از مخازن کوچک و متوسط است. پمپ جتی الکتروژن با طراحی مهندسی و کیفیت ساخت بالا، انتخابی مطمئن برای تأمین آب و افزایش فشار در سیستم‌های خانگی و کشاورزی است. شرایط کاری 🔹حداکثر دمای مجاز محیط کار  40 درجه سانتی گراد 🔹حداکثر دمای مجاز سیال مصرفی  60 درجه سانتی گراد 🔹ظرفیت مکش مناسب  در دبی های کم و زیاد 🔹حداکثر قدرت مکش  8 متر خرید پمپ جتی الکتروژن پمپ های خانگی الکتروژن  دارای 18 ماه ضمانت تعویض هستند، همچنین، با توجه به اهمیت نصب صحیح پمپ آب در منزل، شما این فرصت را دارید که از یک پیشنهاد ویژه بهره‌مند شوید. با ثبت سفارش از بیا نصب، علاوه بر دریافت یک محصول باکیفیت، نصب رایگان را نیز از ما هدیه خواهید گرفت. این مزیت به شما اطمینان می‌دهد که پمپ به‌درستی و با بالاترین استانداردها نصب شده و عملکرد بهینه‌ای خواهد داشت. شما می توانید جهت کسب مشاوره از کارشناسان ما، با ما در تماس باشید.
