هد مکش خالص یا NPSH پمپ آب چیست و چه کاربردی دارد؟
آنچه در این مقاله میخوانید...
انتخاب صحیح یک پمپ برای ساختمان یا مصارف صنعتی، نیازمند درک دقیقی از اصول هیدرولیک و مکانیک سیالات است. یکی از مهمترین این اصول که نادیده گرفتن آن منجر به خسارات جبرانناپذیری میشود، مفهوم هد مکش خالص یا NPSH پمپ آب است.
این پارامتر کلیدی مشخص میکند که آیا فشار سیال در ورودی پمپ به اندازهای میباشد که از تبخیر مایع جلوگیری کند یا خیر.
بسیاری از نصابان تازهکار تنها به هد و دبی توجه میکنند، اما غفلت از این شاخص حیاتی باعث ایجاد پدیده مخرب کاویتاسیون خواهد شد. بنابراین دانستن پاسخ دقیق به سوال هد مکش خالص یا NPSH پمپ آب چیست، عمر مفید تجهیزات شما را تضمین میکند و راندمان سیستم را بالا نگه میدارد.
مفاهیم کلیدی و فرمولهای محاسبه NPSH در پمپها
برای اینکه عملکرد یک پمپ آب سانتریفیوژ یا محیطی در بهترین حالت خود باقی بماند، باید محاسبات دقیقی روی فشار ورودی انجام شود. این محاسبات به طراحان تاسیسات کمک میکند تا بدانند پمپ را در چه ارتفاعی نسبت به مخزن نصب کنند تا جریان آب قطع نشود.
متخصصان شرکت بیا نصب با بیش از دو دهه تجربه، همواره این محاسبات را پیش از اجرای پروژه انجام میدهند تا مشتریان با مشکلاتی نظیر لرزش لولهها مواجه نشوند. در ادامه به بررسی تخصصی اجزای مختلف این مفهوم و پاسخ به پرسش هد مکش خالص یا NPSH پمپ آب چیست میپردازیم.
تفاوت میان NPSH در دسترس و مقدار مورد نیاز
اولین گام در تحلیل سیستمهای پمپاژ، تفکیک قائل شدن میان دو نوع هد مکش است که اغلب با هم اشتباه گرفته میشوند.
نوع اول NPSHa یا “در دسترس” نام دارد که کاملا وابسته به طراحی سیستم لولهکشی، ارتفاع مخزن و فشار محیط است و باید توسط مهندس محاسبه شود.
در مقابل، نوع دوم NPSHr یا “مورد نیاز” قرار دارد که توسط کارخانه سازنده پمپ بر اساس آزمایشهای دقیق تعیین میگردد. برای اینکه پمپ بدون مشکل کار کند، مقدار هد در دسترس همیشه باید بیشتر از مقدار مورد نیاز باشد.
بررسی پدیده کاویتاسیون و علائم هشدار دهنده

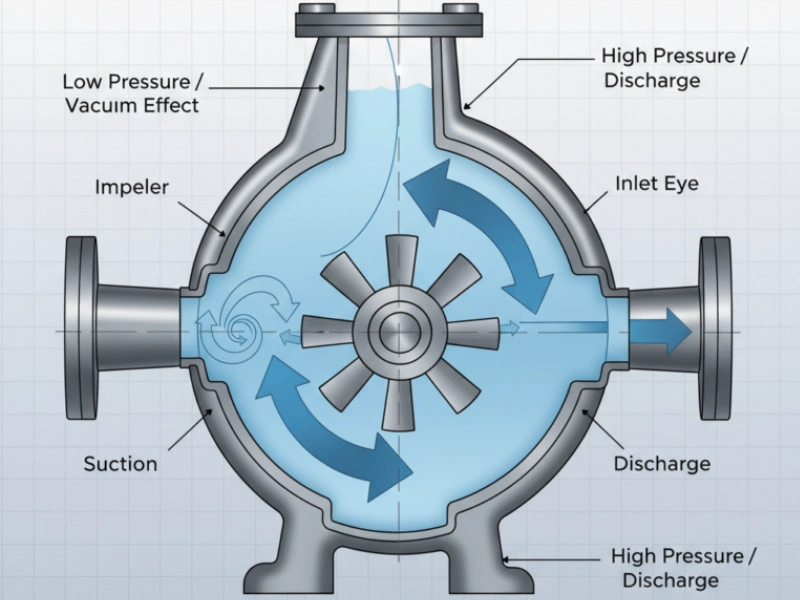

زمانیکه فشار مایع در چشمی پروانه پمپ از فشار بخار آن کمتر شود، حبابهای بخار تشکیل شده و سپس با شدت میترکند. این اتفاق که حفرهزایی یا کاویتاسیون نامیده میشود، میتواند در مدت کوتاهی باعث تخریب کامل پروانه و بدنه داخلی پمپ شود. شناسایی زودهنگام علائم این پدیده برای جلوگیری از هزینههای سنگین تعمیرات بسیار حیاتی است و باید جدی گرفته شود.
نشانههایی که میگویند شما درگیر مسائل مرتبط با هد مکش خالص یا NPSH پمپ آب شدهاید عبارتند از:
- شنیده شدن صدای غیرعادی شبیه به برخورد شن و ماسه در داخل پمپ
- لرزشهای شدید و غیرمعمول در بدنه پمپ و لولههای متصل
- کاهش ناگهانی دبی خروجی یا نوسان شدید فشار آب
- خوردگیهای حفرهای و آسیب فیزیکی روی پرههای پروانه
فرمول استاندارد محاسبه هد مکش مثبت خالص
مهندسان مکانیک برای محاسبه دقیق NPSHa از یک رابطه ریاضی مشخص استفاده میکنند که شامل چهار متغیر اصلی فشار است.
فرمول کلی برابر است با فشار اتمسفر به اضافه فشار استاتیک سیال در مخزن، منهای فشار بخار مایع و مجموع افتهای اصطکاکی در لوله مکش.
هر چقدر ارتفاع محل نصب از سطح دریا بیشتر باشد، فشار اتمسفر کمتر شده و در نتیجه هد مکش در دسترس کاهش مییابد. درک این فرمول به شما کمک میکند تا بدانید دقیقا اجزای تشکیل دهنده هد مکش خالص یا NPSH پمپ آب چیست و چگونه میتوان آن را بهبود بخشید.
تاثیر دما و ارتفاع جغرافیایی بر عملکرد
یکی از نکات ظریفی که در انتخاب پمپ نادیده گرفته میشود، اثر مستقیم دمای سیال و ارتفاع شهر محل نصب بر فشار مکش است. با افزایش دمای آب، فشار بخار آن به شدت بالا میرود و این موضوع باعث میشود احتمال جوشش آب در ورودی پمپ افزایش یابد.
همچنین در شهرهای مرتفع، فشار هوا کمتر است و این یعنی نیروی کمتری برای هل دادن آب به داخل پمپ وجود دارد. بنابراین برای پاسخ صحیح به اینکه راهکار بهبود هد مکش خالص یا NPSH پمپ آب چیست، باید حتما دمای کاری و ارتفاع از سطح دریا را لحاظ کنید.
نقش قطر لوله و اتصالات در افت فشار ورودی
طراحی نادرست مسیر لولهکشی در قسمت مکش، یکی از شایعترین دلایل خرابی پمپها در ساختمانهای مسکونی و پروژههای صنعتی است. استفاده از لولههایی با قطر کم، زانوهای متعدد و شیرآلات غیرضروری باعث افزایش اصطکاک و افت فشار شدید در ورودی پمپ میشود.
برای داشتن یک سیستم ایده آل، مسیر مکش باید تا حد امکان کوتاه، مستقیم و با قطری بزرگتر از دهانه ورودی پمپ اجرا گردد. رعایت این اصول ساده باعث میشود سیال با انرژی کافی به پروانه برسد و راندمان کلی سیستم ارتقا یابد.
راهنمای انتخاب محصولات بر اساس هد مکش خالص یا NPSH پمپ آب
اکنون که با مبانی نظری و خطرات ناشی از عدم رعایت اصول NPSH آشنا شدید، نوبت به انتخاب محصول مناسب میرسد. تیم فنی «بیا نصب» با ارائه مشاوره رایگان، وضعیت لولهکشی ساختمان شما را بررسی کرده و بهترین گزینه را پیشنهاد میدهد. پمپهای موجود در بازار هر کدام دارای منحنی عملکرد خاصی هستند و باید مدلی را انتخاب کنید که NPSHr پایینی داشته باشد. توجه به لیست محصولات زیر و تطبیق آن با نیاز هیدرولیکی شما، گامی موثر در خرید موفق است.
برخی از پمپهای باکیفیت که با در نظر گرفتن اصول NPSH پمپ آب انتخاب شدهاند عبارتند از:
- پمپ آب 1.5 اسب دوپروانه الکتروژن CB160 و مدل سه فاز CBT160
- پمپ دوپروانه بشقابی لئو 2ACm75 و سری 2ACm300H
- پمپ دوپروانه بشقابی لئو 2AC150H با عملکرد بالا
- پمپ یک اسب دوپروانه پنتاکس برنجی CB100
- پمپ آب 3 اسب دوپروانه پنتاکس باکالیت CBT310
خرید هوشمندانه پمپ با تضمین کیفیت و نصب حرفهای توسط بیا نصب
انتخاب درست تجهیزات آبرسانی با درک کامل اینکه هد مکش خالص یا NPSH پمپ آب چیست، تضمینکننده آرامش و کاهش هزینههای نگهداری ساختمان شما است. شرکت بیا نصب با فراهم کردن امکان خرید قسطی و خدمات نصب رایگان، همراه مطمئن شما در این مسیر خواهد بود. برای دریافت مشاوره تخصصی و اطمینان از اینکه پمپ انتخابی شما دچار پدیده کاویتاسیون نخواهد شد، همین حالا با کارشناسان ما تماس بگیرید و از خدمات متمایز ما بهرهمند شوید.
سوالات متداول
مفهوم دقیق هد مکش خالص یا NPSH پمپ آب چیست؟
این پارامتر نشاندهنده میزان فشار خالص مثبت در دهانه مکش پمپ است که برای جلوگیری از تبخیر سیال و وقوع کاویتاسیون ضروری است.
اگر NPSH در دسترس کمتر از مقدار مورد نیاز باشد چه اتفاقی میافتد؟
در این حالت مایع در ورودی پمپ تبخیر شده، پدیده کاویتاسیون رخ میدهد و باعث آسیب جدی به پروانه و کاهش شدید فشار میشود.
آیا فرمول محاسبه هد مکش خالص یا NPSH پمپ آب برای همه پمپها یکسان است؟
بله، اصول کلی محاسبه برای تمام پمپهای گریز از مرکز یکسان است اما مقادیر فشار بخار و افت اصطکاکی بسته به شرایط تغییر میکند.
